Autopiloot - AlphaRiverPilot MFS
Ontdek de innovatieve AlphaRiverPilot MFS, die voldoet aan de ES-TRIN-normen. Deze geavanceerde automatische piloot is volledig digitaal met ondersteuning voor analoge sensoren. De opnieuw ontworpen behuizing van de processor zorgt voor een snellere installatie en vervanging, terwijl de inbedrijfstelling eenvoudig wordt gemaakt dankzij onze interne programmeur. Met onze adapterplaten, geschikt voor grotere gaten, kun je moeiteloos tot vier compacte MFS tiller units verbinden.
De nieuwe piloot biedt volledige controle over enkele roeren, gekoppelde roeren, onafhankelijke roeren of roerpropeller systemen, waardoor ongeëvenaarde flexibiliteit en controle mogelijk zijn. Bovendien garandeert onze nieuwe piloot naadloze integratie met andere systemen, waaronder het rotorkoproersysteem (RMS), voor speciale configuraties. Maak je navigatie efficiënter en betrouwbaarder met de AlphaRiverPilot MFS.
Wil je meer weten over onze geavanceerde technologieën, inclusief de AlphaRiverPilot MFS, en hoe ze jouw navigatie kunnen verbeteren? Neem gerust contact met ons op via telefoon of e-mail. We staan klaar om al je vragen te beantwoorden en je te helpen bij het vinden van de beste oplossing voor jouw behoeften.
Technische documentatie en handleidingen
Voor extra technische documentatie met betrekking tot de AlphaRiverPilot MFS, zoals handleidingen, brochures en meer, kun je deze hier vinden.
Eigenschappen
- Compact ontwerp
- 5-inch touch screen display
- Volledig digitaal systeem
- Zelflerende adaptieve pilot
- AlphaRiverTrackPilot integratie
- De opnieuw ontworpen behuizing van de processor maakt installatie en vervanging sneller en gemakkelijker
- Een intern programma vereenvoudigt het inbedrijfstellingsproces
- Twee varianten van de MFS tiller units (infrees en opliggend) bieden flexibiliteit en maatwerk
- Volledige controle over enkele, gekoppelde of onafhankelijke roeren, evenals Roerpropeller systemen
- Voor alle type binnenvaartschepen
Display

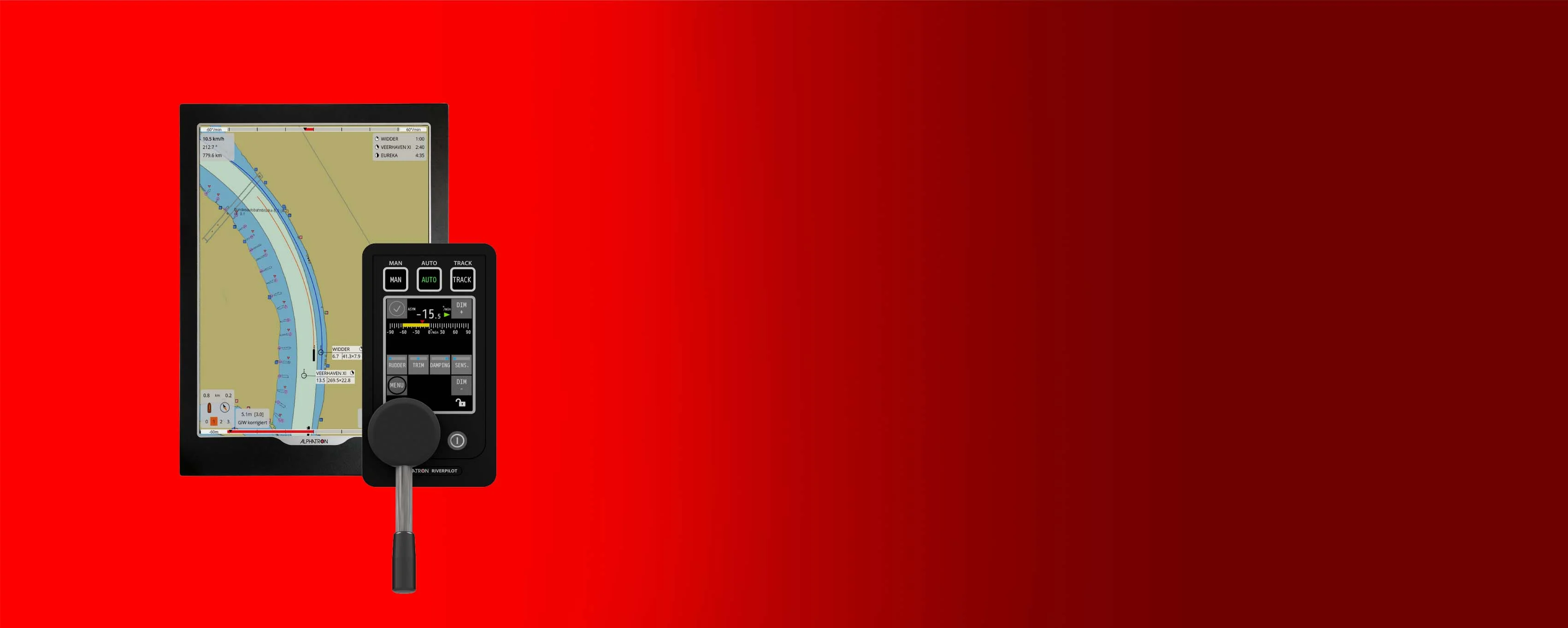

De AlphaRiverPilot wordt moeiteloos bediend via een intuïtief 5-inch kleuren touchscreen MFS bedieningspaneel, waarmee de gebruiker een heldere presentatie van informatie ontvangt. Het gebruiksvriendelijke menu en de parameters zijn direct toegankelijk en kunnen gemakkelijk worden aangepast via het touchscreen.
Gemonteerde varianten
De AlphaRiverPilot is verkrijgbaar in twee varianten - infrees en opliggend - waardoor u de flexibiliteit en aanpassingsmogelijkheden krijgt die u nodig heeft. Met de opbouwunit kan de adapterplaat aan beide zijden worden geplaatst en kunt u zelfs extra accessoires erbovenop monteren. De ingebouwde unit maakt ook plaatsing van de adapterplaat aan beide zijden mogelijk en extra accessoires kunnen erbovenop worden gemonteerd. Kies de variant die het beste bij uw behoeften past en profiteer van de toegevoegde veelzijdigheid die het biedt.
Adaptieve stuurprestaties
Het autopilootsysteem biedt twee verschillende bedrijfsmodi. De eerste modus is het conventionele PID (niet-adaptieve) systeem, waarbij handmatige aanpassing van de autopiloot vereist is om optimale stuurprestaties te behalen. Aan de andere kant biedt de AlphaRiverPilot MFS de tweede modus als een adaptief autopilootsysteem. Hierbij past het systeem automatisch de regelparameters aan, waardoor de noodzaak voor handmatige aanpassingen wordt verminderd.
De AlphaRiverPilot kan geconfigureerd worden als een adaptieve autopiloot, waarbij informatie over de snelheid of diepgang van het schip wordt gebruikt, en kan worden gebruikt in verschillende modi. Er kunnen maximaal 5 modi worden geselecteerd met de trackknop:
1. Standby
In de 'standby'-modus heeft de AlphaRiverPilot geen controle over de besturing of de roeren, omdat deze wordt overschreven.
2. Compass
De kompasmodus maakt het mogelijk om een koers in te stellen op het MFS-scherm, te bedienen met de tiller of precisieknoppen.
3. Track
De Track-modus implementeert specifieke aspecten van de AlphaRiverTrackPilot. Hiermee kan de positie van de tracklijn worden aangepast en realtime informatie worden verkregen.
4. Auto
De automatische modus activeert de autopiloot en stuurt het schip naar de ingestelde referentiekoers. Bij afwijkingen zal de AlphaRiverPilot corrigerende manoeuvres uitvoeren.
5. Manual
De handmatige modus, ook wel 'follow-up' modus genoemd, geeft de gebruiker de mogelijkheid om het schip handmatig te besturen. Deze modus wordt vaak gebruikt bij manoeuvreren in beperkte wateren of drukke vaargebieden.
6. Slave
Wanneer dubbele besturing nodig is, kunnen beide worden bediend met één MFS tiller unit. Andere MFS tiller units worden aangeduid als 'slave' en tonen de geselecteerde modus in blauw. De slave units volgen de master MFS tiller unit.
Ontdek de AlphaRiverPilot-flex
Met deze functie kun je een deel van de bediening van de TrackPilot uitvoeren via het bedieningspaneel van het MFS-bedieningsdeel, terwijl andere functies kunnen worden bediend via het scherm van de elektronische kaart. Dit betekent dat je geen grote aanpassingen aan de lessenaar van het schip meer hoeft te doen.
AlphaRiverTrackPilot is een volledig geautomatiseerd koerssysteem voor het binnenvaartsegment. Het berekent automatisch de benodigde roerstanden voor optimale besturing, wat niet alleen brandstof bespaart, maar ook de kapitein ontlast van veel handmatige aanpassingen. Lees meer over de AlphaRiverTrackPilot.
Accessoires voor AlphaRiverPilot MFS
Rudder feedback unit
De rudder feedback unit kan mechanisch worden gekoppeld aan de roerpost door middel van een schakeling of een transmissielink. Deze unit bevat een dubbele potentiometer die evenredig is met de roerhoek. De uitvoer van de roerfeedbackunit moet worden aangesloten op de invoer van de processor. Deze continu overgedragen nauwkeurige gegevens over de roerhoek worden weergegeven door de MFS tiller units.
Processor box
Het complete AlphaRiverPilot MFS systeem bestaat uit een 5-inch touchscreen MFS bedieningspaneel met een ingebouwde tiller en een aparte processor box Mk4 om te communiceren met alle noodzakelijke datacommunicatiesignalen. Daarnaast is de processor box Mk4 voorzien van meerdere terminals om verschillende interfaces van het stuursysteem aan te sluiten.
Analoge interface
Een digitale interface voor het lezen van analoge signalen wordt ondersteund. Signalen zoals 0..20mA, +/- 10V en potentiometersignalen kunnen worden gebruikt, bijvoorbeeld voor de dimmer of de rudder feedback unit. De rudder feedback unit kan ook worden aangesloten op de analoge interface Inland Mk2, die het analoge signaal omzet naar een digitaal MODBUS en IEC61162-1-signaal. Dit uitvoersignaal kan worden verzonden naar elk AlphaLine MF Repeater-display dat in staat is om grafische roerinformatie weer te geven.
Extra accessoires: Proportionele kleppen, boegschroef en waterjet en Solenoïde kleppen - (2x): +/-10VDC
